Optimalisering av mekanisk montering og aktuatorkobling for nøyaktig tilbakemelding

Mekaniske installasjonsfeil er en ledende årsak til falsk tilbakemelding fra ventilgrensebrytere . For høypresisjonsapplikasjoner, vær oppmerksom på akselkoblingsinnretting, aktuatorvandringstopper og eliminering av tilbakeslag. Bruk stiv koblingsutstyr og dreiemomentkontrollerte festemidler for å forhindre mikrobevegelser som fører til kontaktprating. Hvis ventilaktuatoren bruker kam eller spaker, spesifiser herdede kamflater og herdede følgerflater for å opprettholde repeterbare kamprofiler over millioner av sykluser.

Praktiske monteringskontroller

• Bekreft akselkonsentrisiteten med en måleklokke; tillatt utløp bør være innenfor produsentens toleranse for repeterbar veksling.
• Lås aktuatorens mekaniske stopp og noter endeposisjoner; dokumentere mekanisk slutt på reisen for å korrelere med elektrisk tilbakemelding.
• Bruk antirotasjonsbraketter for endebryterhus i vibrerende installasjoner.

Kontaktteknologier og signalintegritet: Honeywell vs PF Elements

Valg av kontaktelementer påvirker kontaktmotstand, sprettegenskaper og levetid. Honeywells mekaniske mikrobrytere gir ofte robuste metallegeringskontakter med forutsigbar sprett og godt dokumenterte elektriske levetidskurver. PF (Pepperl Fuchs) tilbyr både mekaniske og elektroniske svitsjeteknologier (inkludert NAMUR og solid-state-utganger) med lavere kontaktslitasje og bedre EMI-immunitet i elektrisk støyende anlegg. For høyfrekvent ventilaktivering, vurder hybride tilnærminger: mekaniske kontakter for velprøvde sikkerhetslåser kombinert med solid-state sensorer for rask prøvetaking og diagnostikk.

Elektrisk grensesnitt, debounce og diagnostikk for pålitelig posisjonsregistrering

Nøyaktig tilbakemelding av posisjon krever mer enn en ren mekanisk bryter. Implementer maskinvare- og programvareavvisning, bruk overvåkede kretser og overvåk kontaktmotstandstrender. Mål kontaktmotstand under igangkjøring og logg endringer over tid – en økende trend går ofte foran kontaktfeil. For sikkerhetskritiske ventiler, velg kraftstyrte kontakter eller tokanals overvåkede sløyfer slik at PLS/RTU kan oppdage kontaktavvik i sanntid.

Anbefalt elektrisk praksis

• Bruk RC eller digital debounce innstilt til det korteste forventede mekaniske returvinduet for å unngå falske overganger uten å maskere virkelige raske hendelser.
• Implementer kontaktovervåking (ende-til-ende motstandskontroller) for å oppdage ledninger eller kontaktforringelse.
• Logg tilstandsendring tidsstempler for å oppdage intermitterende feil korrelert med vibrasjoner eller temperatursykluser.

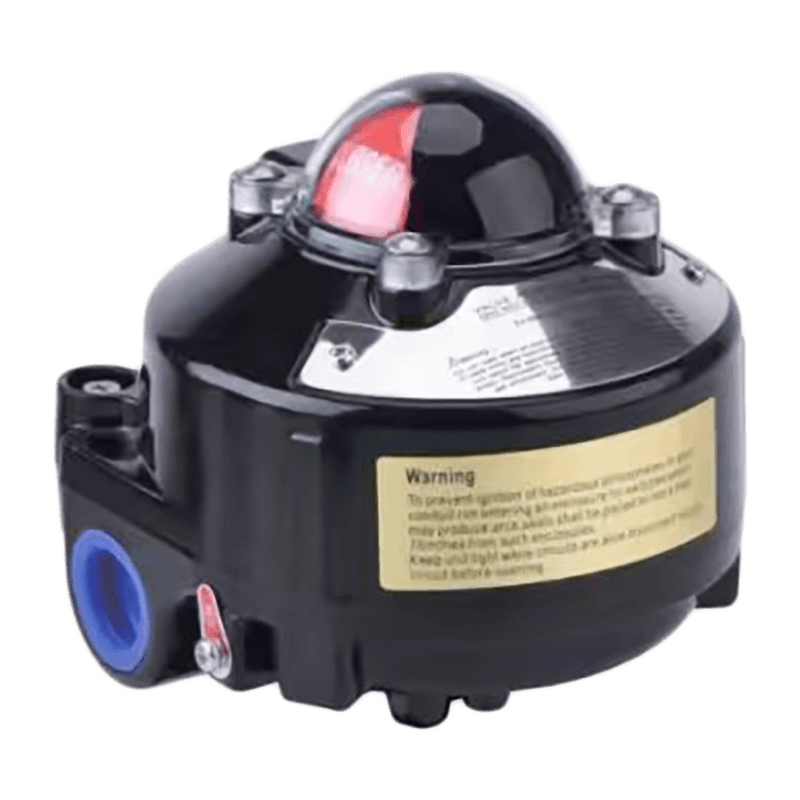

Eksplosjonssikre designhensyn (ExdIICT6) i brennbare atmosfærer

Valg av grensebrytere med ExdIICT6-sertifisering krever oppmerksomhet til rørinnganger, kabelgjennomføringer og temperaturklassegrenser. Exd-kabinettet hindrer antennelseskilder i å forplante seg til gassatmosfæren; Installasjonsutførelse (riktig tetningsmasse, sertifiserte pakninger og dreiemomentinnstillinger) er imidlertid like viktig for å bevare karakteren. Sørg også for at omgivelsestemperaturen og forventede overflatetemperaturer på bryteren under elektrisk belastning forblir under T6-grensen.

Sjekkliste for feltverifisering for eksplosjonssikre installasjoner

• Bekreft at sertifikatet samsvarer med tiltenkt gassgruppe og temperaturklasse (Ex d II C T6).
• Bruk sertifiserte flammebane-kompatible kabelgjennomføringer og påfør anti-feste i henhold til produsentens veiledning.
• Noter kapslingsmomentverdier og pakningsforseglingsmetode i idriftsettelsesrapporten.

Vedlikehold, verifisering og livssyklusstyring for høyfrekvente operasjoner

Høyfrekvent ventilsyklus forkorter levetiden til mekaniske kontakter. Lag en vedlikeholdsplan basert på faktiske sykluser i stedet for kalendertid. Bruk enkle tellere eller hendelseslogging for å utløse inspeksjoner ved definerte syklusteller. Under inspeksjon, kontroller kontaktflatens tilstand, fjærspenninger, smøring av mekaniske ledd og husinntrengningstetninger. Skift ut kontaktmoduler før de elektriske egenskapene går utover spesifiserte grenser.

Integrasjonsstrategier med DCS/PLC og redundansarkitekturer

For pålitelig anleggskontroll, knytte endebrytertilbakemeldinger inn i både kontroll- og sikkerhetssystemer der det er aktuelt. Bruk stemmelogikk (2-av-3) eller tokanals overvåket tilbakemelding for sikkerhetsinstrumenterte funksjoner. Ved ettermontering av eldre systemer, legg til en isolert solid-state sensorkanal parallelt med den mekaniske kontakten for å gi høyhastighetsdiagnostikk uten å endre sikkerhetslogikken. Sørg for ledningsseparasjon mellom strøm, høystrømbelastninger og sensorkretser for å redusere interferens.

Kabling og logikkanbefalinger

• Før sensorkabler i dedikerte skuffer og bruk skjermet kabel for lange løp; avslutte skjermer i den ene enden.
• Implementer plausibilitetssjekker i PLS (kontroller for eksempel at "åpen" og "lukket" ikke er aktive samtidig).
• For SIL-kompatible systemer, dokumenter arkitektur og utfør feilmodusanalyse som inkluderer grensebryterfeilmoduser.

Miljøbeskyttelse: IP-klassifiseringer, temperaturkompensasjon og vibrasjonsherding

Velg en ventilgrensebryter med en IP-klassifisering som samsvarer med økt eksponering—IP66/67 for nedvasking eller våte steder; høyere for nedsenking. For installasjoner med store temperatursvingninger, kontroller at innvendige materialer (tetningsblandinger, smøremidler, plast) er vurdert over det forventede området for å forhindre herding eller sammentrekning av tetningen som kan endre aktiveringskraften. Bruk vibrasjonsdempede fester eller potting for elektronikk i høyvibrasjonssoner for å bevare kalibreringen og forhindre periodiske kontakter.

• Bekreft erklært IP-klassifisering gjennom stedsrelevante tester: spray, kondens og salttåke når det er aktuelt.
• Spesifiser temperaturstabile smøremidler og bekreft at bryterkomponentens termiske klassifisering overstiger ekstreme omgivelser.
