tomme ( " ) :
Tommeren (") er en vanlig spesifikasjonsenhet i det amerikanske systemet, brukt for stålrør, ventiler, flenser, albuer, pumper, T-stykker osv. En spesifikasjon kan for eksempel være 3".
Begrepet "tommer" (forkortet til "in.") betydde opprinnelig "tommel" på nederlandsk, med en tomme var lengden på en tommelledd. Selvfølgelig varierer lengden på en persons tommel naturlig. På 1300-tallet etablerte kong Edvard II av England "standard juridisk tomme." Det ble definert som lengden på tre av de største byggkornene fra midten av et byggør, plassert ende mot ende.
Generelt er 1" = 2,54 cm = 25,4 mm.
DN:
DN er en vanlig spesifikasjonsenhet i de kinesiske og europeiske systemene, som på samme måte brukes til å betegne spesifikasjonene til rør, ventiler, flenser, rørdeler og pumper, for eksempel DN300.
DN refererer til den nominelle diameteren til et rør (også kjent som den nominelle boringen). Det er viktig å merke seg at dette verken er den ytre diameteren eller den indre diameteren, men snarere en gjennomsnittsverdi mellom de to, kjent som gjennomsnittlig indre diameter.
Φ：
Φ er et universelt symbol som angir den ytre diameteren til rør, albuer, rundstål og andre materialer, som også kan refereres til som diameteren. For eksempel refererer Φ609,6 mm til en ytre diameter på 609,6 mm. Dette symbolet brukes ofte i ventilapplikasjoner, spesielt for klemforbindelser.
Sammenkobling blant de tre
For det første har " og DN nesten identiske betydninger, begge representerer hovedsakelig den nominelle boringen, som indikerer størrelsen på spesifikasjonen. Φ tjener til å kombinere de to.
For eksempel: Hvis et stålrør er spesifisert som DN250, vil det samme røret være merket med 10" i tommer. Er det en sammenheng mellom dem?
Svaret er ja. Vanligvis kan du konvertere heltommersdimensjoner til DN ved å multiplisere med 25. For eksempel:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

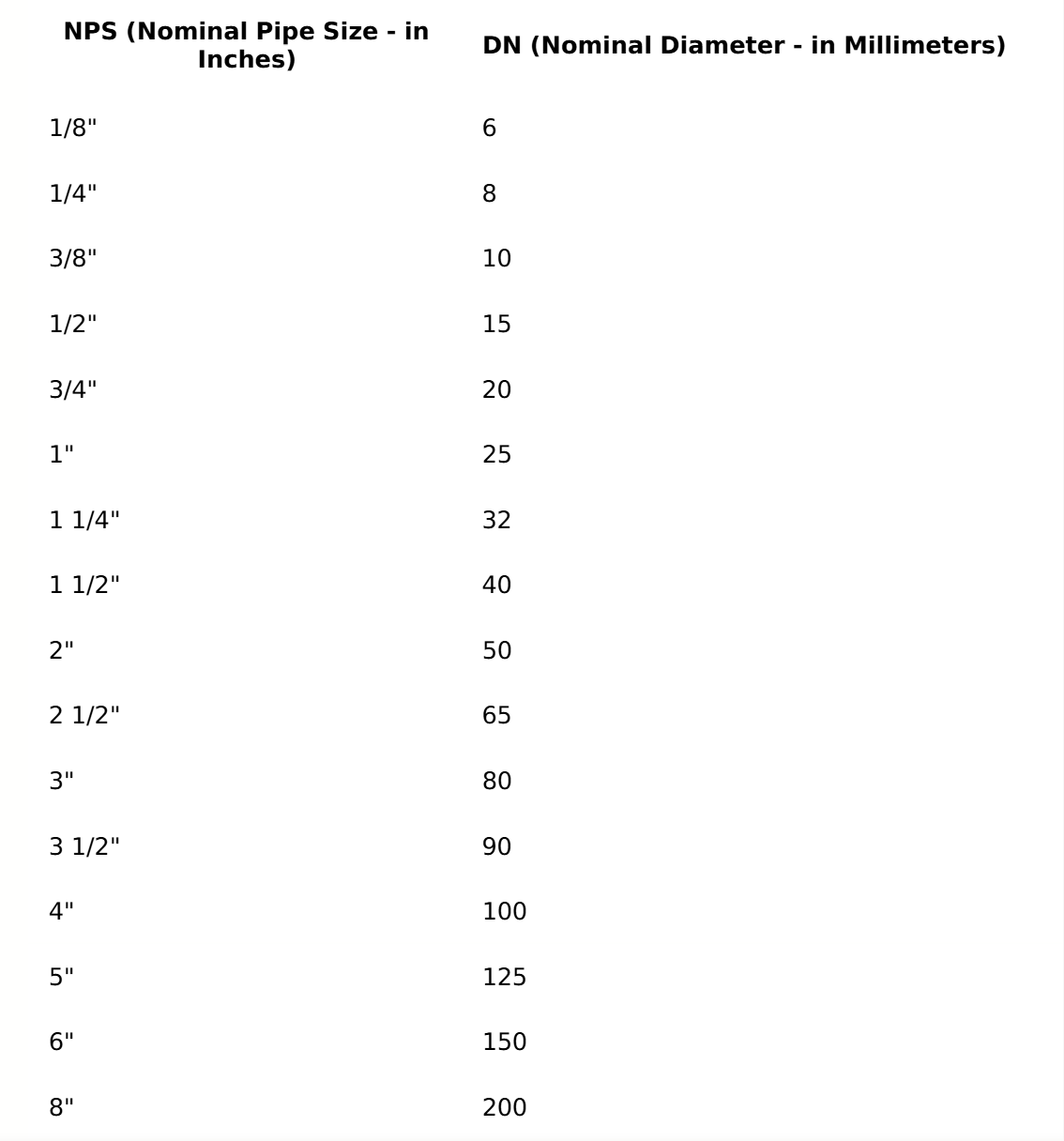

Det finnes imidlertid unntak. For eksempel, 3" × 25 = 75, som avrundes til DN80. Det er også tomme dimensjoner med brøker eller desimaler som 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", disse kan ikke beregnes på den måten, men beregningene er omtrent de samme, de er stort sett standardverdier :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
