En virvelstrømningsmåler er designet og produsert basert på Karman virvelgateteori, primært brukt til å måle strømmen av forskjellige rene væsker som gasser, væsker og damp. Vortex-strømningsmålere har lavt trykktap, et bredt måleområde og høy nøyaktighet. Når den volumetriske strømningshastigheten til væsker måles, er de nesten upåvirket av endringer i parametere som væsketetthet, trykk, temperatur og viskositet. Uten bevegelige mekaniske deler tilbyr de høy pålitelighet og krever lite vedlikehold. I dag kan vortex-strømningsmålere fra ulike produsenter integrere temperaturkompensasjon, noe som muliggjør direkte temperaturkompensasjon for gass/dampmålinger. Vortex-strømningsmålere har blitt et av de universelle strømningsmålingsinstrumentene og er mye brukt i prosessindustrier.
Vortex-strømningsmålere oppnår typisk en nøyaktighet på 1 % for gass/dampmåling og 0,75 % for væskemåling. Men hvis den installeres feil, kan målenøyaktigheten bli betydelig kompromittert.
La oss diskutere installasjonen av virvelstrømningsmålere:
1. Installasjonsstedet bør være borte fra rør som er utsatt for mekanisk vibrasjon og støt.
2. Strømningsmåleren må installeres på et sted som sikrer at røret er helt fylt for å oppnå normal måling.

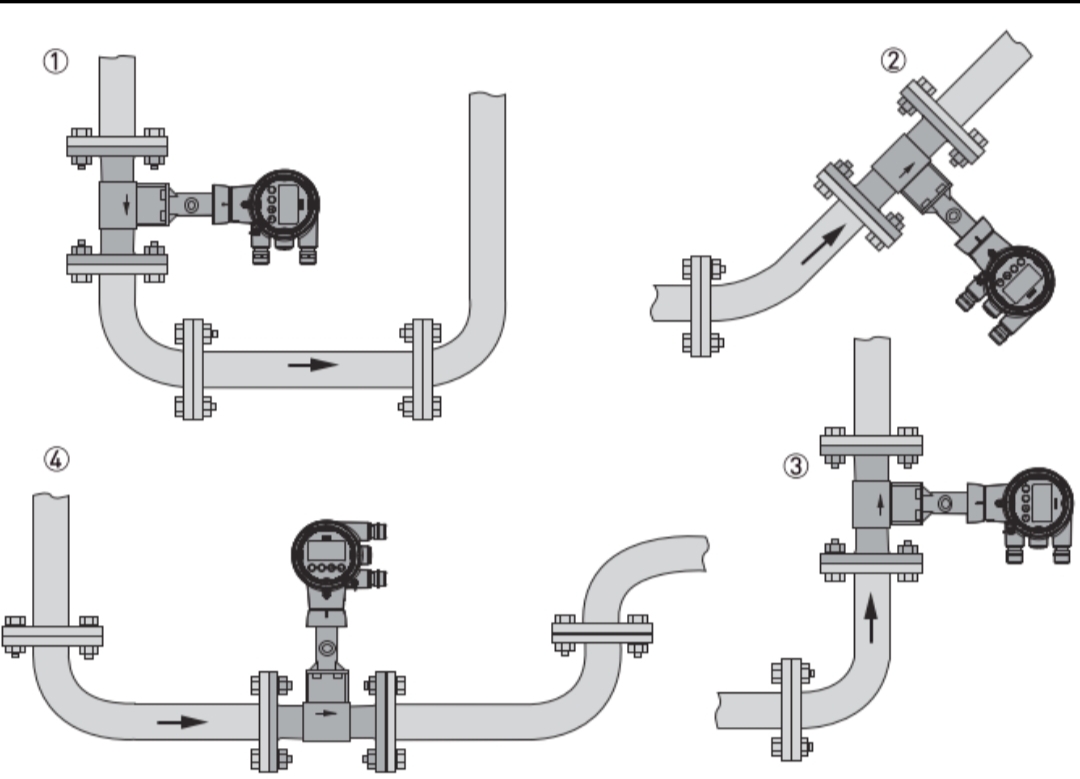

For væskeapplikasjoner bør strømningsmåleren ikke installeres på høye punkter. Følgende installasjonsposisjoner anbefales:

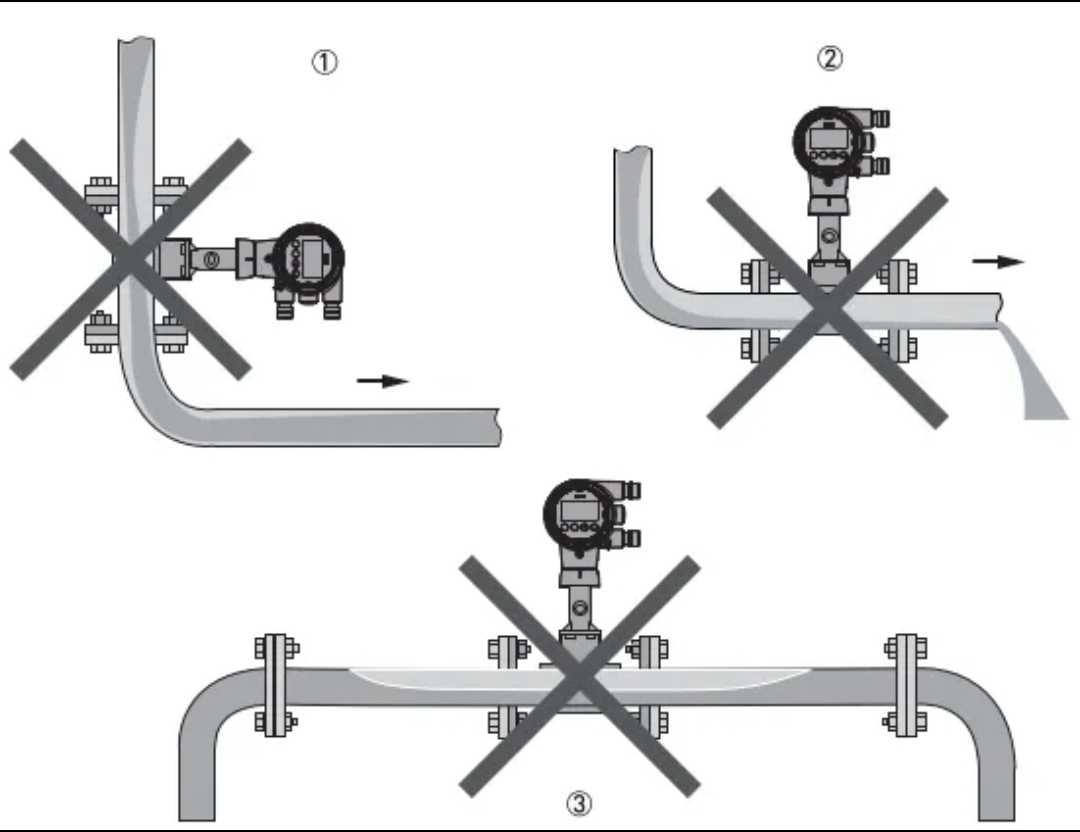

Følgende installasjonsposisjoner anbefales ikke for flytende bruk:

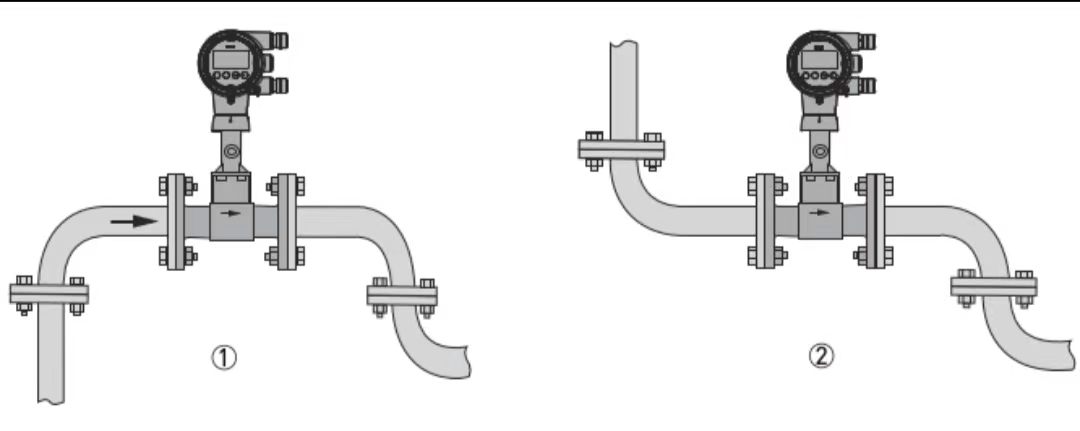

For gass/dampapplikasjoner er rørledningen alltid full av gass. Derfor kan strømningsmåleren installeres i vertikal oppoverflytning, vertikal nedadgående strømning eller horisontal orientering. Den må imidlertid ikke installeres på lave punkter. De anbefalte installasjonsposisjonene er:

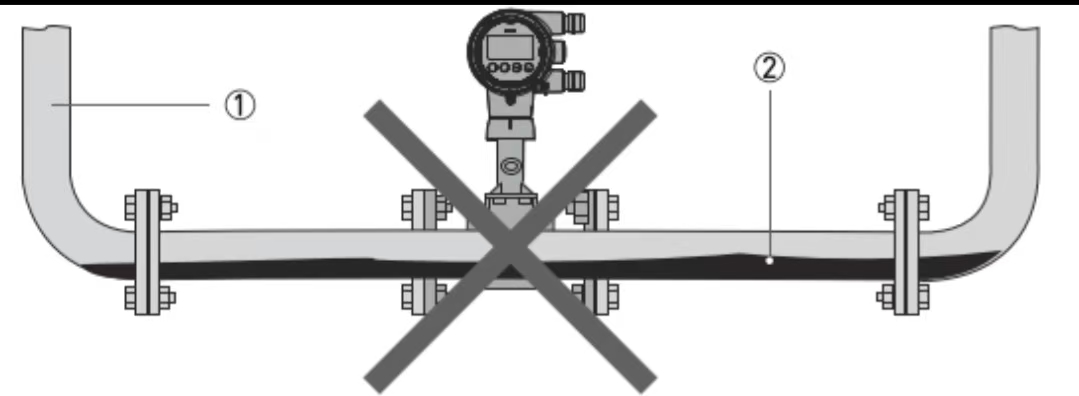

For gass/dampapplikasjoner kan lave punkter samle seg væske og bør ikke velges for installasjon:
3. Rette rørseksjoner oppstrøms og nedstrøms (hvis temperatur- og trykkinstrumenter kreves, bør de installeres nedstrøms for strømningsmåleren. Nedstrømsinstrumentene bør også plasseres utenfor den rette rørseksjonen. Anbefalt arrangementsrekkefølge for flere instrumenter er: strømningsmåler, trykktransmitter, temperaturtransmitter). Generelt, se kravene til rett rørlengde spesifisert i produsentens produktprøve (eller den vanlige retningslinjen for 15D oppstrøms og 5D nedstrøms i henhold til instrumentmanualene). Informer røringeniørteamet om kravene til oppstrøms og nedstrøms rett rør for virvelstrømningsmåleren på forhånd. Når instrumentprodusenten er valgt, må installasjonskravene bekreftes på nytt i henhold til produsentens spesifikasjoner.

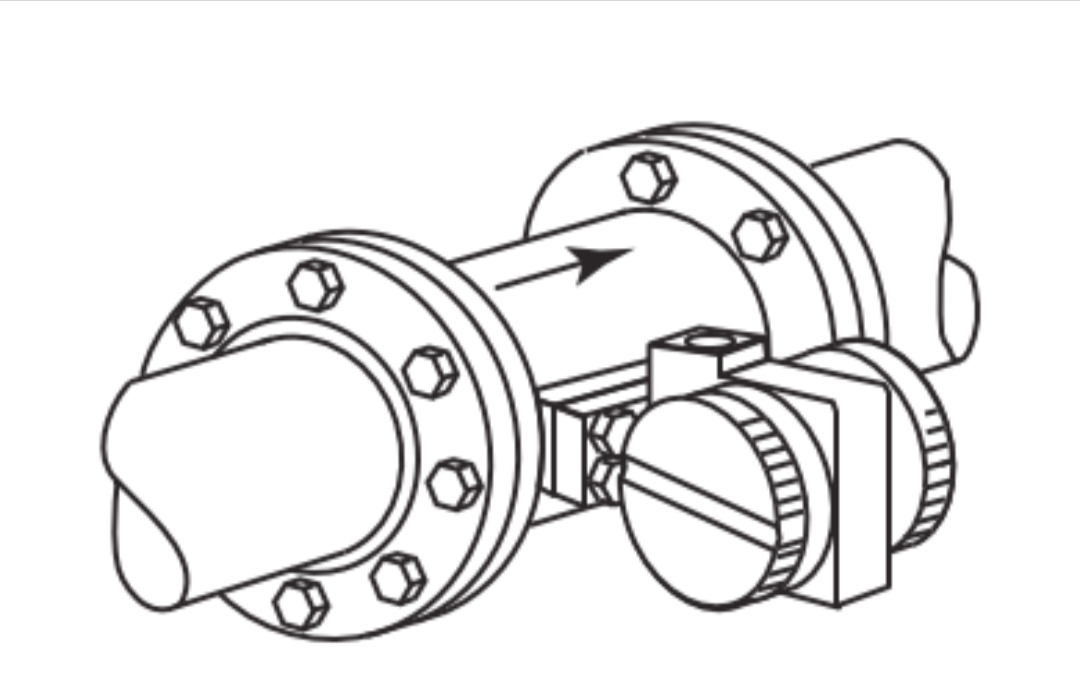

4. Ved måling av medier med høye temperaturer, leverer produsenter vanligvis virvelstrømningsmålere av delt type. For integrerte virvelstrømningsmålere bør retningen til senderen bestemmes basert på mediets temperatur. For eksempel, når du måler damp ved høy temperatur, bør senderen være orientert sidelengs eller nedover (noen produsenter anbefaler ikke installasjon nedover, da væske kan trenge inn i senderhodet).
